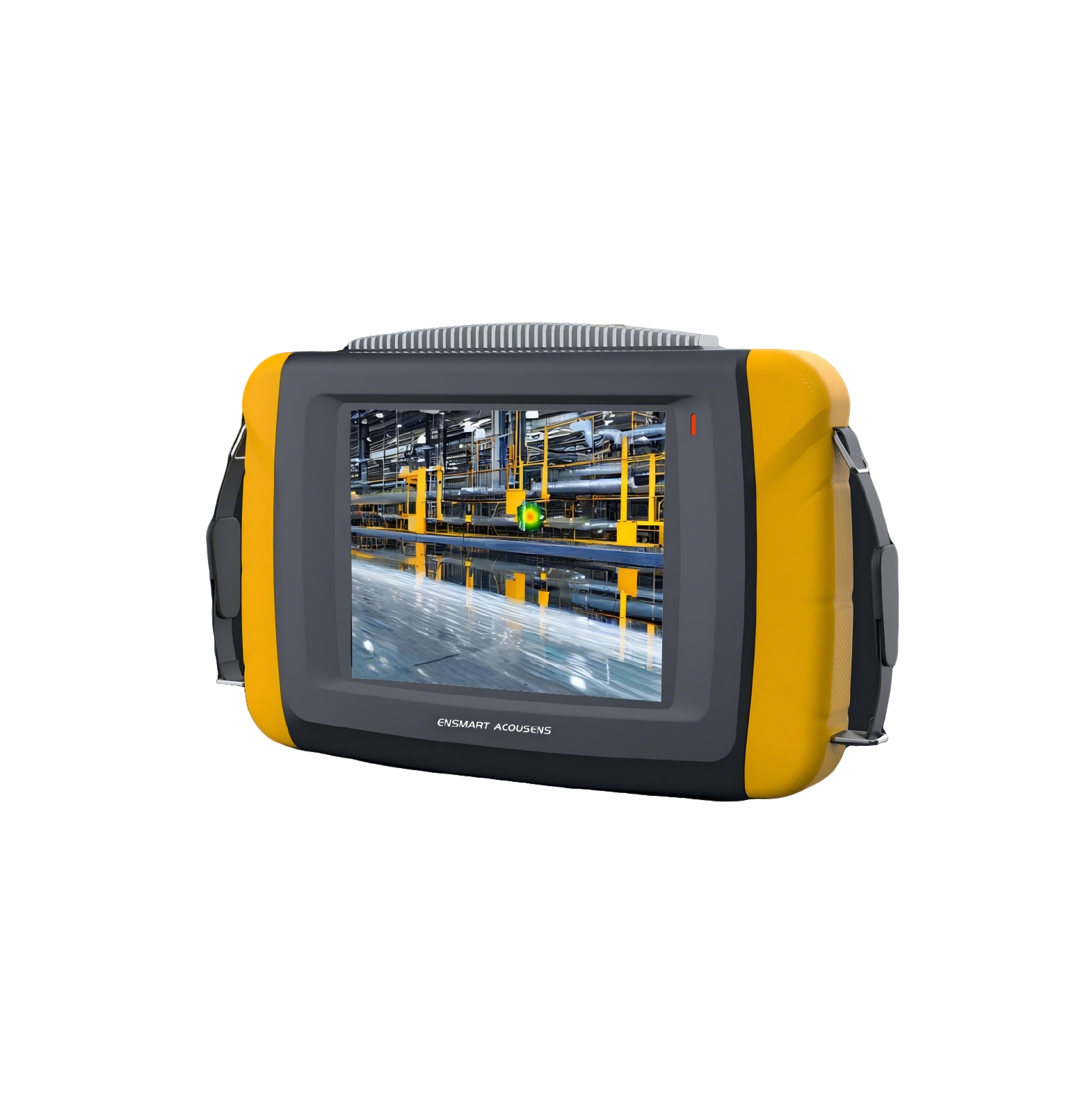

手持式工业泄漏声学成像仪

ATSW-100系列手持式工业声学成像仪是一款通过声学可视化成像原理而设计研发的解决远距离气体泄漏定源检测的智能检测设备。该设备基于传声器阵列测量技术，通过测量一定空间内的声波到达各传声器的信号相位差异，依据相控阵原理确定声源的位置，测量声源的幅值，并以图像的方式显示声源在空间的分布，即取得空间声场分布云图－声像图，并以图像的颜色和亮度代表泄漏的强弱。该泄漏声学成像仪能够排除现场嘈杂的工业环境干扰，迅速地定位到气体的泄漏和负压真空泄漏，阀门内漏、冷凝器泄漏等；同时也适用于工业现场的压力容器的气密性和密封性检测。另外在电气设备的局部放电、开关柜局部放电和电晕产生的高电压绝缘子缺陷造成的局放的检测具有非常好的效果。

产品特点

工业声学成像是通过多传感技术融合，并且通过先进的声场分布算法和三维麦克风布阵计算方法，将看不见、摸不着的泄漏产生的声音进行可视化，实现泄漏的定源检测。该产品具有以下特点：

声源指向性高，在3kHz到100kHz，指向性提高3度-20度

频率带宽广，可实现2kHz~100kHz有效测试带宽

灵敏度高，可实现微小、微压的气体泄漏检测

定位能力强，在0.5kHz-2kHz，能够不散失声源定位能力

抗嘈杂环境干扰性强，有非常强的旁瓣抑制效果，旁瓣抑制效果增强26dB，解决现场工业环境嘈杂干扰而带来的泄漏声源掩盖问题

通过领先的三维麦克风布阵计算方法，能够做到在更低频率段完成定位，在高频率段抑制旁瓣干扰，较其他同类产品，能够做到更大的频率范围和精度

远距离非接触式测量，快速实现泄漏点位视觉定位

实时泄漏声像云图8寸触摸屏显示

一体化便携式测量设计

技术规格
