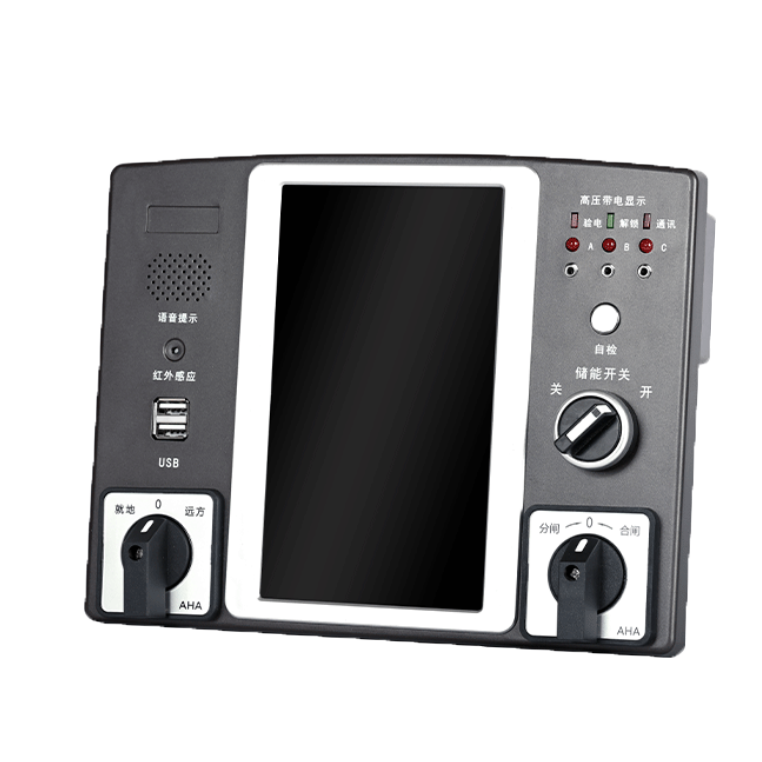

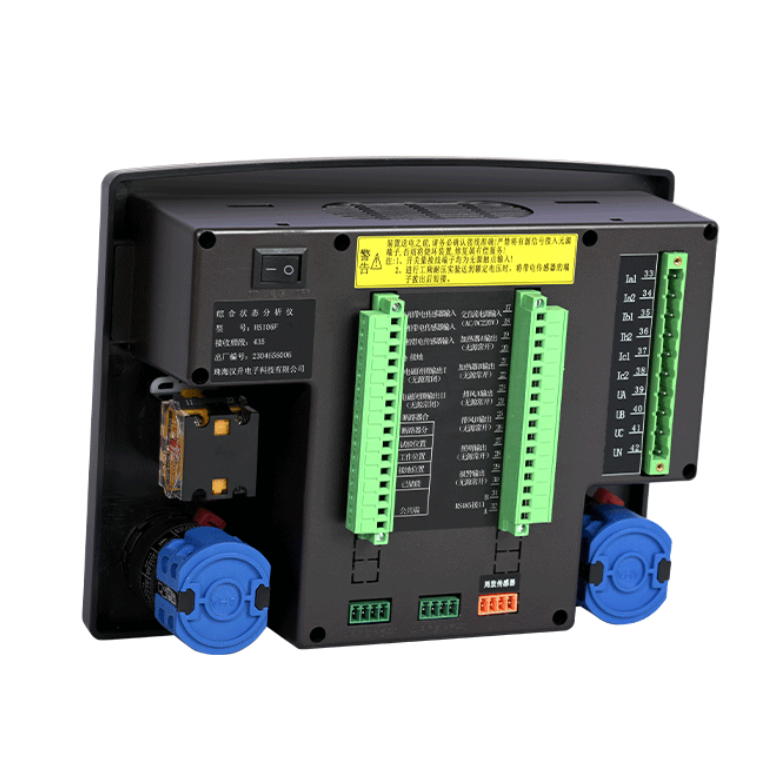

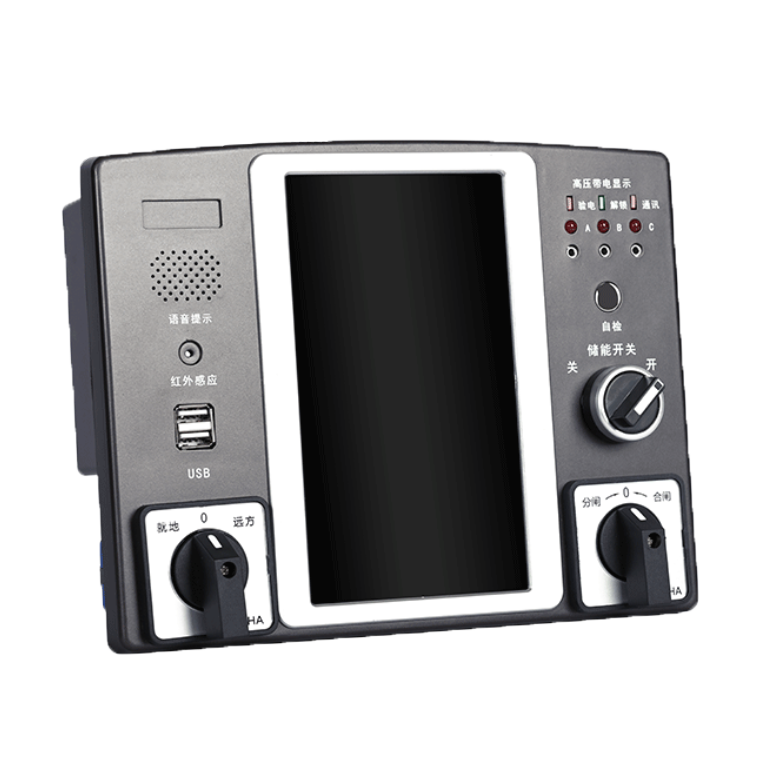

| 型 号 | ATS-105 | |
通 信 接 口 | 网口 | 1 路 10/100Mbps 自适应网络接口 |
| WIFI/BT（选配） | WIFI2.4G 支持 BT4.2 | |
| RS485 接口 | 1 路 RS485 数据采集口，1 路 RS485 采集转发复用口 | |
| 显 示 | 7 寸触摸屏 | |
| 开关量输入 | 8 路无源干接点 | |
| 继电器输出 | 8 路 AC220V/5A | |
| USB 接口 | USB2.0 接口 2 路（参数的导入导出用） | |
| CPU 处理器 | RK3288/ 双核 Cortex-A72+ 四核 Cortex-A53 架构主频 1.8GHz | |
| 运行内存 | 2GB | |
| 存储内存 | 4GB | |

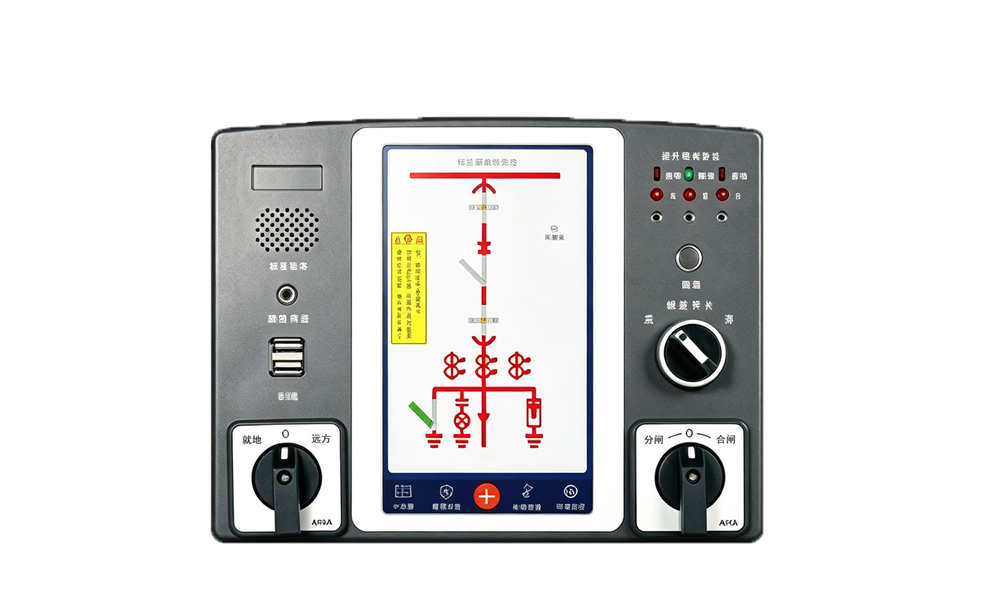

| 动态模拟图显示 | √ | |
| 高压带电显示及闭锁，核相、 验电、带电自检 | / | |
| 温湿度控制 | √ | |
| 语音防误及人体感应 | √ | |
| 分合闸、远方就地、储能开关 | √ | |
| 分合闸次数记录 | √ | |
| 主回路电力参数测量 | 选配 | |
| 视频监控 | 2 路可见光视频监控，可监控手车室和地刀，或 2 路红外热成像视频监控，监控一次设备温度 需外接交换机 | |
| 图片和视频抓取 | 可自动或手动录 20s（默认时长，可设置）的视频段，可手动拍照。 | |
| 局放在线监测 | 有线接入局放传感器（可配图谱显示） ①二合一局放传感器（超声波 + 暂态地电压） ②三合一局放传感器（超声波 + 暂态地电压 + 超高频） | |
| 触点测温 | 可选择三种类型测温传感器 24 只接入显示，以及测温点 3 年的历史数据曲线和报警事件记录 ①无线测温，无线接入 ②荧光光纤测温，通过第二路 RS485 接入光纤采集器 ③电子标签测温、通过第二路 RS485 接入电子标签读卡器 | |
| SF6 气体监测 | 接入 1 路 SF6 气体传感器，监测 SF6 气体是否泄漏（可选配 SF6+O2 二合一传感器）用于 SF6 断路器柜或 SF6 充气柜监测。 | |
| 红外热成像测温 | 2 路 32*24 分辨率红外热成像测温传感器 , 并实时显示热成像图片，以及历史曲线图和报警事件记录 | |
| 工作电源 | AC65-285V/DC110-370V | |
| 外形尺寸 | 232*185*70mm 开孔 220*165mm | |
| 安装方式 | 嵌入式 | |
